虹科干货 | 工业4.0时代 利用TSN时间敏感网络技术构建数字化工厂基石（一）——网络服务篇

引言：工业4.0的网络挑战与TSN的机遇

随着工业4.0浪潮的深入推进，数字化工厂正成为制造业转型升级的核心目标。传统工业网络在应对日益增长的数据流量、严格的实时性要求以及异构设备互联时，常常面临带宽不足、协议割裂、时序难以保障等瓶颈。在这一背景下，时间敏感网络（Time-Sensitive Networking， TSN） 技术应运而生，它被视为实现工业互联网“一网到底”、打破信息孤岛、支撑未来智能制造的关键使能技术。本篇文章作为系列开篇，将聚焦于TSN如何为数字化工厂提供革命性的网络技术服务。

一、 TSN技术核心：为何是数字化工厂的“神经系统”？

TSN并非单一技术，而是一系列基于标准以太网增强的IEEE 802.1系列标准集合。其核心价值在于，在通用的以太网物理基础上，通过精密的时间同步、流量调度与资源管理机制，为不同类型的网络流量提供差异化的服务质量（QoS）保障。

1. 确定性的低延迟：通过时间感知整形器（TAS） 等机制，TSN能为关键的控制指令、运动同步数据预留专属的、周期性的时间窗口，确保其传输延迟可预测、有上限，完美满足工业控制微秒级至毫秒级的实时需求。
2. 极高的可靠性：利用帧复制与消除（FRER） 技术，数据包可通过冗余路径传输，在任一链路或设备故障时实现无缝切换，保障关键业务“零中断”，满足高可用性要求。
3. 开放的融合网络：TSN基于标准以太网，天然具备开放性和兼容性。它允许OT（运营技术）网络与IT（信息技术）网络在物理上合一，将原本孤立的控制流、视频流、管理数据流等融合承载于同一张网络，极大简化了架构，降低了布线和管理成本。

二、 TSN在数字化工厂网络服务中的具体应用场景

在数字化工厂的构建中，TSN网络技术服务渗透于各个环节：

• 柔性制造与机器人协同：在多机器人协同作业、AGV调度等场景中，需要严格的时间同步以确保动作的精准配合。TSN的IEEE 802.1AS-Rev精密时间同步协议，能为全网设备提供亚微秒级同步，实现“齐步走”。
• 工业机器视觉与AI质检：高清工业相机产生海量数据，需要稳定、高吞吐量的上行链路。TSN能通过流预留协议（SRP） 和信用整形器（CBS） 为视频流分配有保障的带宽，同时不影响控制指令的实时性，实现检测与分析的无缝集成。
• 预测性维护与状态监控：大量传感器数据需要持续、可靠地回传至云端或边缘服务器进行分析。TSN网络为这些监控数据提供可靠的传输通道，确保数据完整、不丢失，为大数据分析奠定基础。

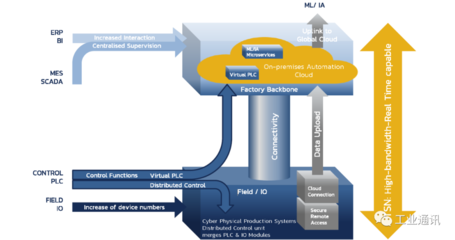

• 中央化控制架构：传统层级化的控制系统（如现场总线）正朝向更扁平、更集中的控制架构演进。TSN使得将多个PLC（可编程逻辑控制器）的功能整合到位于车间级甚至云端的中央控制器成为可能，所有I/O数据和执行器指令都通过统一的TSN网络进行确定性的交互。

三、 部署TSN网络服务的考量与步骤

部署TSN并非简单地更换交换机，而是一项系统工程，需要周密规划：

1. 需求分析与流量规划：首先识别工厂内所有网络流量的实时性等级、带宽需求、通信关系（Talker/Listener），这是进行TSN配置的基础。
2. 网络设计与设备选型：设计支持TSN的拓扑结构（常采用环形或网状以增强可靠性），并选择符合所需TSN标准集的交换机、终端设备（如TSN网卡的IPC、驱动器等）。
3. 配置与管理：利用集中网络控制器（CNC） 和集中用户配置（CUC） 工具，对网络中的时间同步、流量调度表、冗余路径等进行统一、自动化的配置与管理，这是发挥TSN效能的关键。
4. 测试与验证：在网络部署前后，需对端到端延迟、抖动、可靠性等关键指标进行严格测试，确保其满足工业应用的要求。
5. 融合与演进：TSN网络需与现有工业协议（如OPC UA over TSN）及上层管理平台（如MES、SCADA）平滑集成，实现从传统网络向融合网络的渐进式演进。

###

TSN技术为数字化工厂构建了一个高确定、高可靠、高融合的底层通信“高速公路”。它通过提供卓越的网络服务，解决了工业4.0中数据实时、可靠传输的核心难题，是连接物理世界与数字世界的桥梁。TSN的成功应用离不开从规划、设计到管理、维护的全生命周期专业服务。在后续的文章中，我们将继续深入探讨TSN在具体设备、协议融合以及安全层面的实践，敬请期待。

（本文为系列第一篇，主要阐述TSN的网络服务价值与整体应用框架。）
